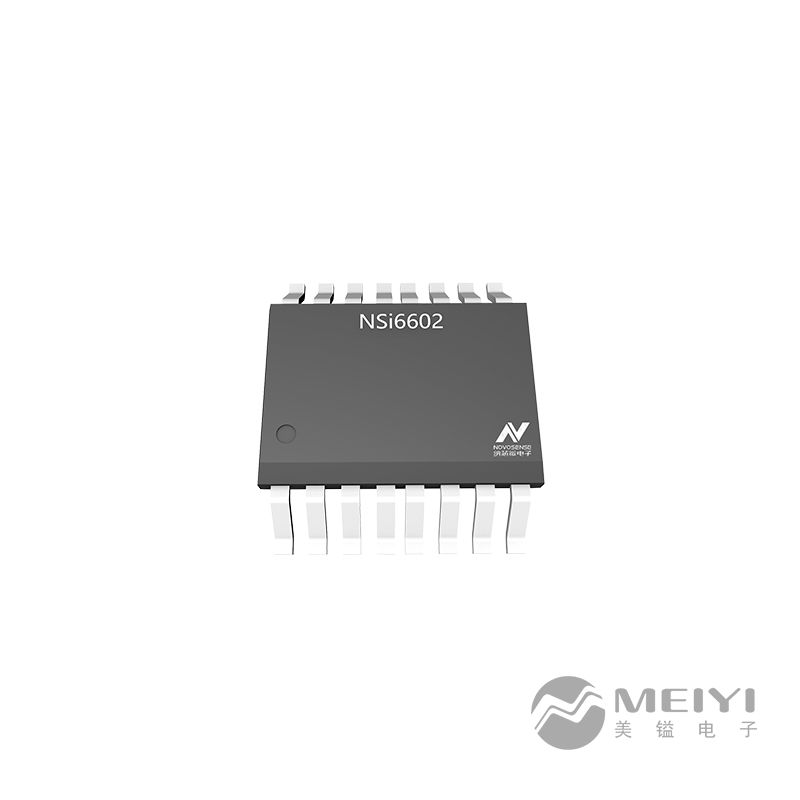

NSi6602-Q1是一系列高可靠性的隔離式雙通道柵極驅動器IC, 可以設計為驅動高達2MHz開關頻率的功率晶體管。每個輸出可以以快速的25ns傳播延遲和5ns的更大延遲匹配來提供更大4A/6A的拉灌電流能力。NSi6602Q1在5*5mmLGA13封裝中按照UL1577提供2500Vrms隔離, 在SOIC16(150mil)窄體封裝中提供3000Vrms隔離, 在SOIC16(300mil)和SOIC14(300mil)寬體封裝中提供5700Vrms隔離。100kV/us的最小共模瞬變抗擾度(CMTI)提高系統魯棒性。該驅動器的更大電源電壓為28V,而輸入側則接受2.7V至5V的電源電壓。所有電源電壓引腳均支持欠壓鎖定(UVLO)保護。

產品特性

?  隔離式雙通道驅動器

?  輸入側電源電壓: 2.7V至5.5V

?  驅動器側電源電壓：使用UVLO時高達28V

?  峰值4A/6A拉灌電流能力

?  高CMTI: ±100KV/μs

?  19ns典型傳播延遲

?  5ns更大延遲匹配

?  6ns更大脈沖寬度失真

?  可編程死區時間

?  接受最小輸入脈沖寬度20ns

?  工作溫度 -40℃~125℃

?  AEC-Q100

?  封裝形式

    LGA13

    SOIC14寬體

    SOIC16寬體

    SOIC16窄體

安全認證

?  UL1577認證:

   LGA13：1分鐘 2.5kVrms

   SOW14：1分鐘 5.7kVrms

   SOW16：1分鐘 5.7kVrms

   SOP16：1分鐘3kVrms

?  CQC認證：符合GB4943.1-2011

?  CSA認證：組件符合5A

?  VDE認證：DIN V VDE V 0884-11：2017-1

應用場景

?  車載充電器

?  車載DCDC

?  PTC

?  壓縮機

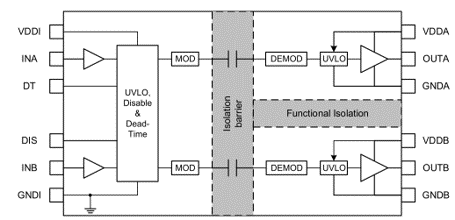

功能框圖
