DESCRIPTION

JW3330 是一顆低功耗， 100V 高邊N 溝道

MOSFET 控制器。通過切斷高邊開關斷開供電，可

避免系統地線斷開，使得主機與電池組之間進行持

續通信。

獨立的使能輸入允許單獨導通和關端充電和放電

FET, 從而提供靈活的電池系統保護方案。

JW3330可以與模擬前端芯片搭配使用，支持3串至

20串電池模擬前端控制或?qū)Ｓ玫某潆姞顟B(tài)（SOC）

跟蹤電量監測計器件。

FEATURES

? 耐受高壓更大100V

? 寬輸入電壓范圍6.2V~90V

? 充電和放電高邊NMOS FET驅動器

? 預充電和預放電高邊NMOS FET驅動器

? 獨立的數字使能充/放/預充/預防電控制

? 外圍器件少

? 基于可擴展外部電容的電荷泵，適用于不同范圍內的并行FET

? 靜態功耗，正常模式：60μA Typ.

   待機模式：12.5μA Typ.

? 具備高邊負載檢測和充電器檢測邏輯

? 可直接與AFE搭配使用

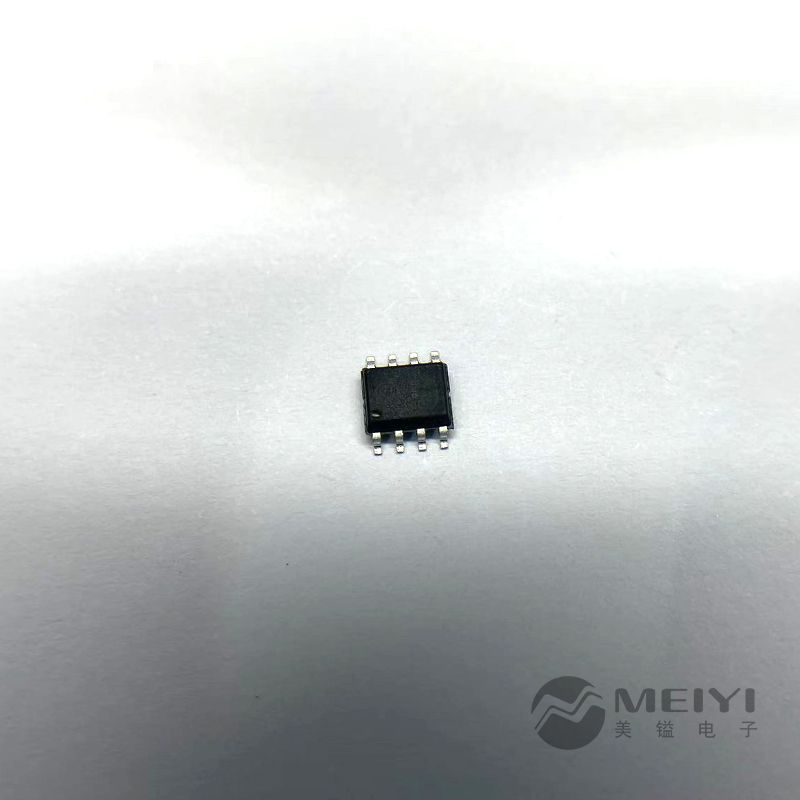

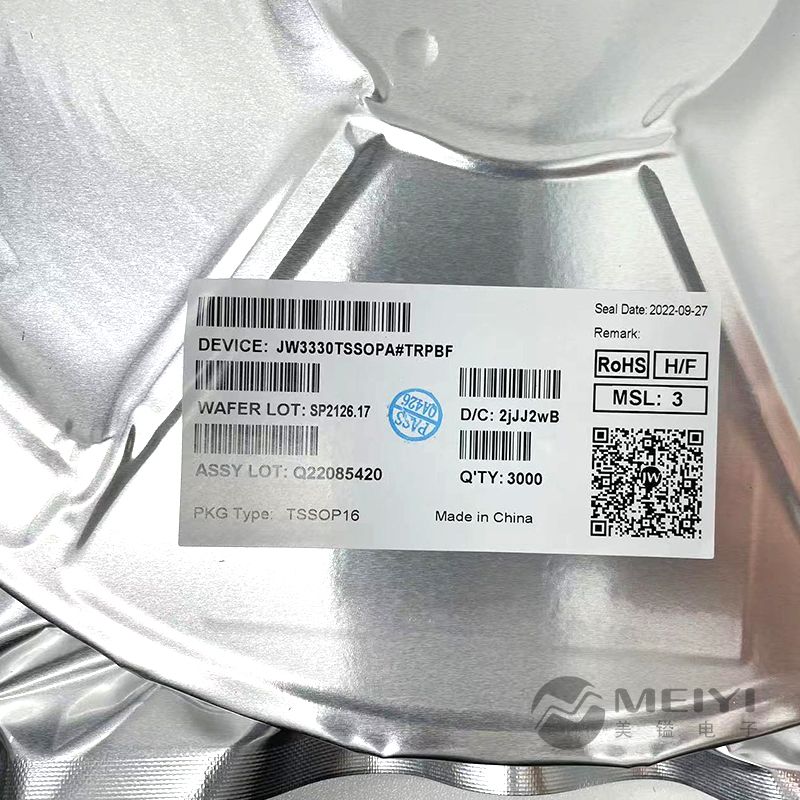

? 封裝：TSSOP16/SOP8

APPLICATIONS

? 電動自行車，電動摩托車

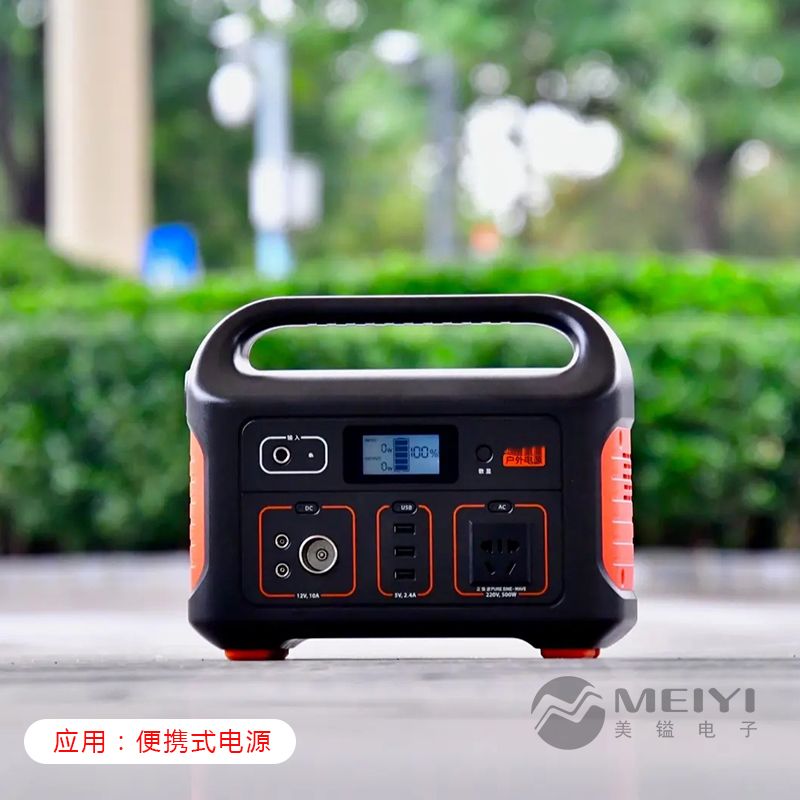

? 應急電源
