概述

OC5033 是一款高端電流檢測降壓型高精度高亮度LED 恒流驅動控制器。

OC5033 通過一個外接電阻設定輸出電流，更大輸出電流可達10A；電流精度

±3%；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過DIM 引腳實現

PWM 調光或線性調光。

系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?yīng)，對輸入電壓具有高的

抑制比；其電感電流紋波為20%，且更高工作頻率可達1MHz。

OC5033 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V 到60V。

OC5033 內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護

模式，將降低輸入電流以提高系統可靠性。OC5033 特別內置了一個LDO，其輸

出電壓為5.5V，更大可提供5mA 電流輸出。

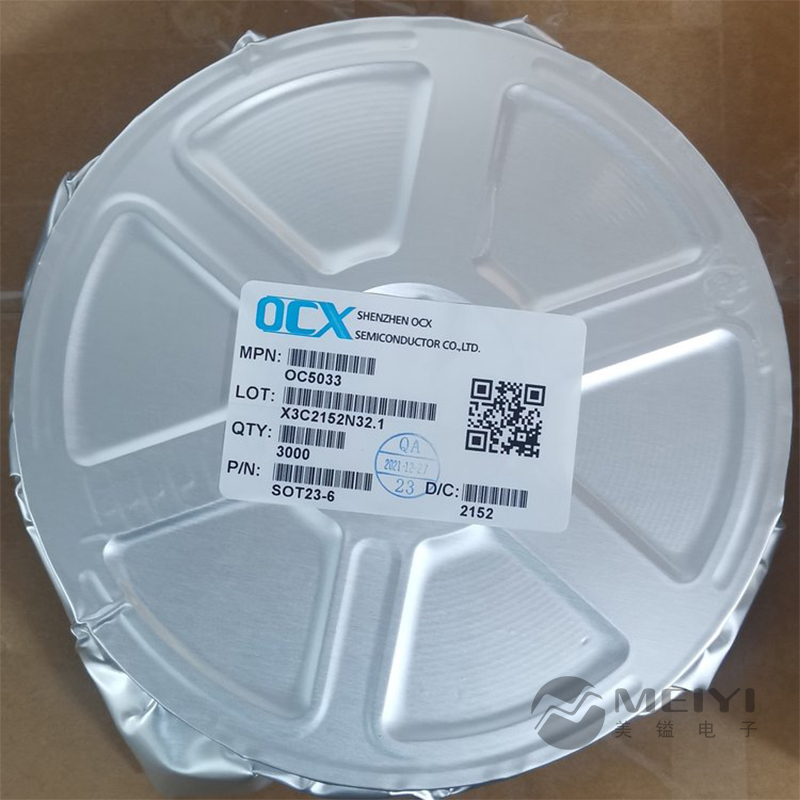

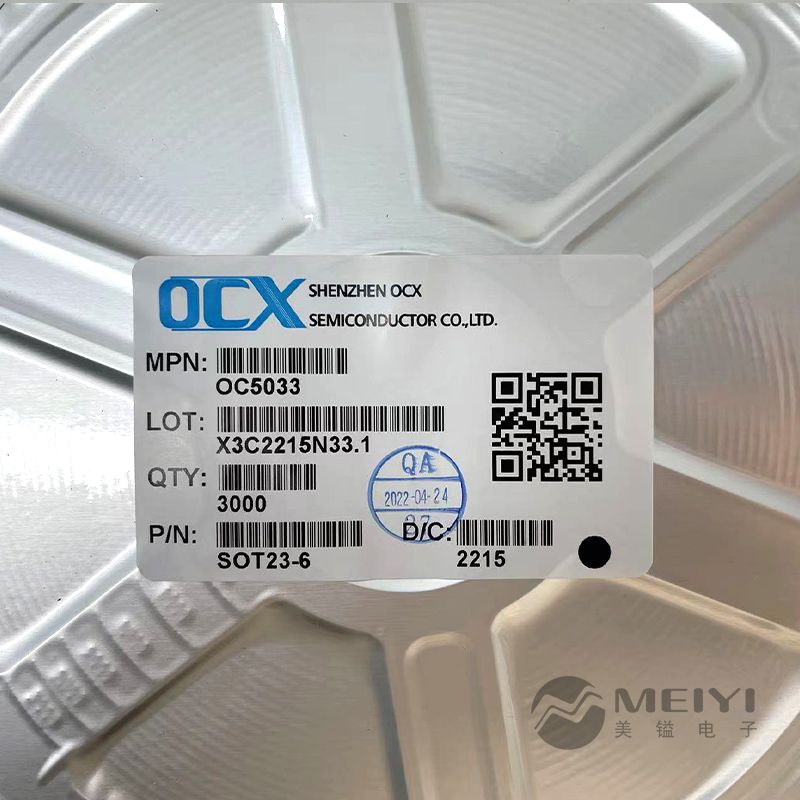

OC5033 采用小的SOT23-6 封裝。

特點

◆更大輸出電流：10A

◆高效率：96%

◆高端電流檢測

◆支持PWM 調光和線性調光

◆滯環控制，無需環路補償

◆更高工作頻率：1MHz

◆電流精度：±3%

◆寬輸入電壓：5.5V~60V

◆過溫保護

◆低壓差工作時，可保持高穩定性

應用領域

◆建筑、工業、環境照明

◆MR16 及LED 燈

◆汽車照明
