描述

NCA1021-Q1是一款支持低功耗和多重喚醒功能的LIN收發器，支持20kbps的發送和接收數據。NCA1021-Q1具有低功耗睡眠模式，支持通過LIN總線或其他引腳的遠程及本地喚醒功能。該器件可通過INH 輸出引腳選擇性地啟用節點上可能存在的各種電源，從而在整個系統級別減少電池電流消耗。NCA1021-Q1通過 TXD 引腳控制 LIN 總線的狀態，并通過其開漏 RXD 輸出引腳報告總線的狀態。該器件具有限流波形驅動器，用于降低電磁輻射(EME)。

特性

?完全兼容ISO17987-4標準

?超低電磁輻射(EME)

?支持12V系統

?輸入電平兼容3.3 V和5 V器件

?-40V至+ 40V的總線故障保護

?喚醒源識別（本地或遠程）

?集成LIN上拉電阻

?發送數據(TXD)顯性超時功能

?數據速率：20kbps

?AEC-Q100認證

?工作溫度：-40℃~150℃

?符合RoHS的封裝：SOP8

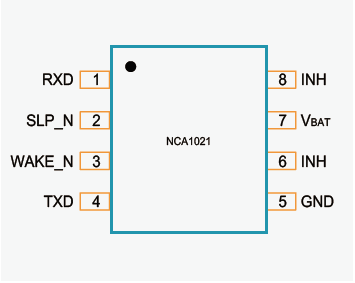

引腳封裝

應用

?車身電子裝置和照明

?汽車信息娛樂系統與儀表組

?混合動力、電動和動力總成系統
