SLM8833技術資料下載.pdf

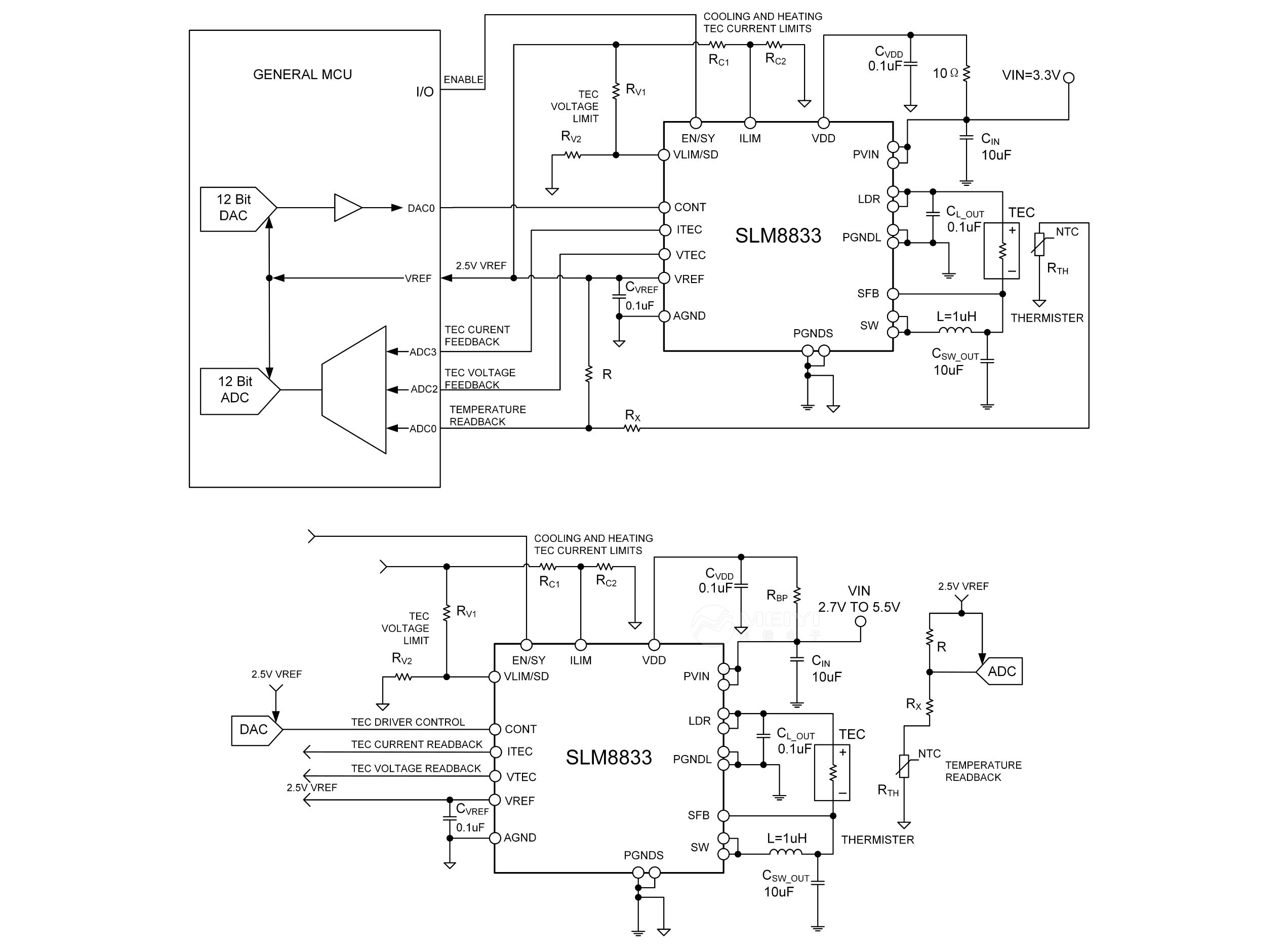

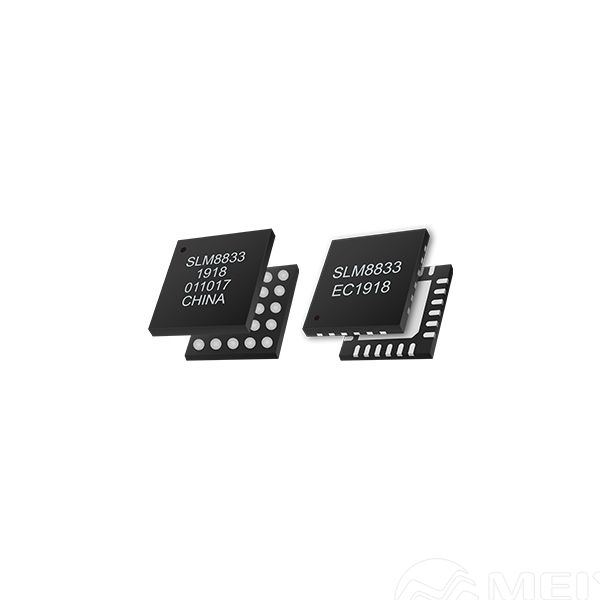

SLM8833 是一款單片 TEC 控制器，具有集成TEC控制器。它有一個線性功率級和一個脈寬調制 (PWM) 功率級。線性控制器與 PWM 驅動器一起工作，以控制 H 橋中的內部功率 MOSFET配置。取決于控制電壓CONT 輸入， SLM8833 驅動電流通過 TEC 來穩定激光器的溫度二極管或連接到 TEC 的無源元件模塊到編程的目標溫度。施加到 CONT 輸入引腳的控制電壓為由數模轉換器 (DAC) 生成關閉數字比例、積分、微分(PID) 溫度控制系統回路。

內部 2.50 V 參考電壓提供 1%用于偏置熱敏電阻的準確輸出溫度傳感橋以及電壓分頻器網絡編程更大TEC電流和電壓限制的加熱和冷卻模式。它也可以是一個參考電壓DAC和溫度傳感電路，包括一個熱敏電阻橋和一個模數轉換器（ADC）。
