幾種實現485隔離的方案

 RS485總線是一種使用平衡發送,差分接收實現通訊的通用串口通信總線,由于其具有抗共模干擾能力強、成本低、抗噪能力強、傳輸距離遠、傳輸速率高、可連接多達256個收發器等優點,廣泛應用于工業智能儀表,通訊設備等各個領域。

RS485電路可以分為非隔離型和隔離型。隔離型電路是在非隔離型電路的基礎上增加隔離性能,使得電路具有更強的抗干擾性和系統穩定性。下面主要圍繞隔離型485電路進行簡單介紹。

一.什么情況需要485隔離

?  當485通信接口外部節點連接高壓時,極易損壞后端電路,甚至可能會(huì )在使用端產生觸電;

?  當485通信節點距離太遠時,每個節點的參考地都接于本地的大地,當兩端大地之間存在較大的壓差時,地電勢會(huì )以共模電壓的方式疊加在信號線上,從而有可能超出端口可承受的共模電壓范圍,影響正常通信,甚至會(huì )損壞后端電路

?  當距離較遠的485通信節點之間的地平面利用線纜進行連接時(如485屏蔽電纜),地線會(huì )和大地形成地環路,該環路會(huì )耦合外部共模噪聲,并產生地環路電流,可能會(huì )導致整個電路系統失效。

二.實現485隔離的具體方案

為了避免上述情況發生,我們可以使用485隔離電路以實現。下面介紹幾種常用485電路隔離方案。

?  利用光耦隔離實現485隔離

最早的隔離器件為光耦隔離器。在基于CMOS的數字隔離器開發成功以前,市面上所有的隔離器件均為光耦隔離器件。下圖為使用傳統三個光耦隔離器實現的485隔離電路。

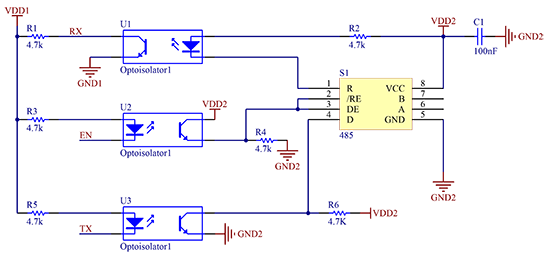

圖1 基于光耦隔離的485隔離電路

?  利用光耦+數字隔離實現485電路隔離

 由于普通的光耦隔離芯片只能適用于通訊速率較低的情況,那么在高速信號傳輸電路中,485使能信號可繼續使用光耦隔離器件對進行隔離,而數據信號通路則可使用高速數字隔離芯片NSi8121N1實現。相較于傳統光耦電路,系統傳輸速率提高,且降低了系統復雜度。下圖為利用光耦隔離和數字隔離共同實現的485隔離電路

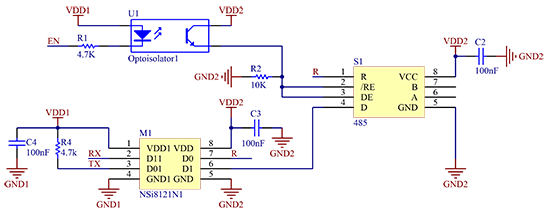

圖2 基于光耦隔離和數字隔離的485隔離電路

?  利用數字隔離器實現485電路隔離

只要有光耦隔離存在,就會(huì )有使用壽命短、抗共模能力弱、功耗高等缺點,仍極大的限制電路使用場景,而隔離電路全部使用數字隔離器能很好的避免這些問題。下面是使用NSi8131N1芯片實現的485隔離電路。

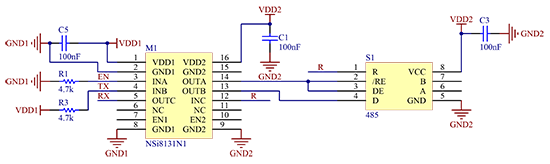

圖3 基于數字隔離的485隔離電路

?  利用NOVOSENSE 集成隔離485芯片實現485電路隔離

相較于上述三種利用復雜外圍電路實現485電路隔離的方案,NSi8308x系列芯片僅需單顆芯片即可實現485隔離,并且提高了系統的可靠性,穩定性。NSi8308x系列芯片是蘇州納芯微電子推出的隔離型485芯片,內部集成了一個三通道電容隔離及一個485收發器,其中NSi83085用于半雙工485隔離,更高可達500kbps通信速率,同時具有低擺率的特點,能夠減少EMI輻射以及由于終端匹配不當引起的反射;NSi83086用于全雙工485隔離,更高可達16Mbps通信速率,可極大的減小系統PCB面積,簡化系統方案設計,提高系統的可靠性。NSi8308x的總線接口具有±16kV的系統級接觸放電ESD保護能力。具有失效保護電路,當接收器輸入開路、短路或者總線空閑時,接收器將輸出邏輯高電平。接收器的輸入阻抗為1/8單位負載,允許多達256個收發器掛在總線上。輸出驅動器提供了超大輸出電壓擺幅,從而保證了更高的噪聲容限。

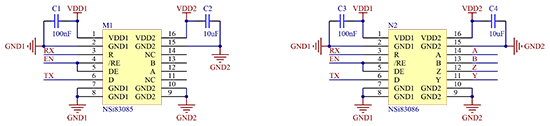

圖4 集成式485隔離電路

三.幾種485隔離電路對比

下面是針對上述幾種485隔離方案的各項指標對比

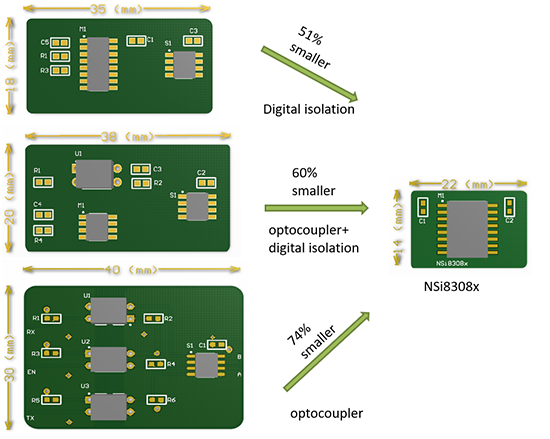

圖5 幾種485隔離電路面積對比

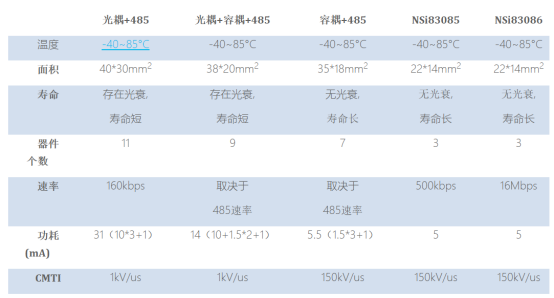

表1 幾種485隔離電路性能對比

四.485 EMC保護電路

雖然隔離能有效抑制高共模電壓,但總線上還可能存在浪涌、雷擊及短路等問題存在,所以在EMC等級要求比較高的系統中,需要在總線上再采取一定的保護措施。NSi8308x的總線接口具有±16kV的系統級接觸放電ESD保護能力??缭礁綦x帶的浪涌能力能夠達到+-8kV。具有失效保護電路,當接收器輸入開路、短路或者總線空閑時,接收器將輸出邏輯高電平。如果有更高的EMC保護需求,也可以通過增加外圍電路來提高。給你介紹一種以NSi83085為例實現更高的 485EMC保護電路的方法。下圖以NSi83085為例介紹一種實現485 EMC保護電路的方法。

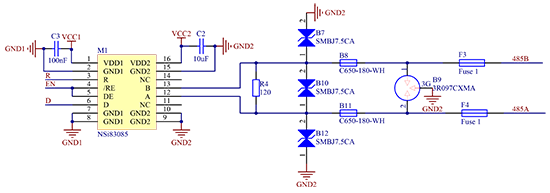

圖6  485 EMC保護電路

 NSi8308x具有內部失效保護電路,當接收器輸入開路或短路、或者掛在終端匹配總線上的所有發送器都禁用時,接收器將輸出邏輯高電平;此外,/RE及DE引腳有內置下拉電阻,D引腳有內置上拉電阻。因此,在所有輸入引腳及總線上無需加任何上下拉電阻即可保證發送、接收狀態確定。在A(yíng)、B總線之間加一個120Ω電阻用以終端阻抗匹配,只有通訊距離較長的系統中的個節點和最后一個節點才會(huì )加這個匹配電阻。

當外部瞬態大電壓/電流信號(如雷擊)感應到A、B線上時,先經過保險絲,防止當RS-485總線與電源線搭短路時燒掉后續電路;然后用氣體放電管(GDT)進行初級防護,將高壓信號降低到1kV以下,通常GDT可以承受10kA(8x20us)浪涌沖擊;然后TVS作為二級保護,將總線電平鉗制到7.5V以下。由于GDT響應時間較長,在一級防護和二級防護之間需再加TBU器件,以限制GDT未響應時會(huì )有過流信號燒壞TVS管。通常,對于4kV以下過電壓,可以省去初級保護GDT,單用TVS就能實現浪涌保護的要求。

五.總結

 隔離型485電路可有效將系統中高壓區域與安全區域隔離,以保證設備及人身安全;并斷開長距離傳輸信號的地回路,以避免地環路和共模信號的影響,因而越來越多的應用于485系統中。

 蘇州納芯微的半雙工隔離RS-485芯片NSi83085及全雙工隔離RS-485芯片NSi83086具有高可靠性、高隔離耐壓、高共??箶_、以及高集成度的特點,其能夠承受較為復雜的EMC環境,如ESD、EFT、浪涌等;隔離耐壓值可達到符合UL1577標準的5kVrms,CMTI達到150kV/us;內部集成了數字隔離和RS-485驅動兩種功能設計,可大幅簡化系統設計復雜度,并減少系統PCB的面積,是實現485隔離的更佳選擇。
