產品描述

JW 5711A 為由一個可充電鋰離子電池、鋰原電池化學物質 Li-MnO2或兩到三節堿性電池供電的產品提供超低功耗解決方案。 降壓轉換器的輸出電壓通過三個VSEL 引腳設置在 0.7V 和 3.3V 之間。

產品特點

2.3V 至 5.5V 工作輸入范圍
輸出電流300mA，峰值400mA
典型的 360nA 靜態電流
負載電流>15uA 時效率高達 90%
低輸出紋波電壓
8 個可選輸出電壓 0.7V to 3.1V
輸出短路保護
輸出電壓放電
自動過渡到 占空比操作
熱保護

產品參數

2.5V至5.5V工作輸入范圍
0.3A輸出電流

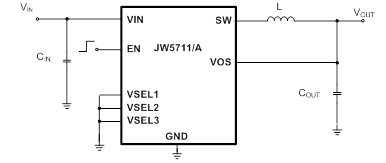

產品電路示意圖
